ECHO

Requisiti acustici passivi, classificazione acustica e caratteristiche ambienti confinati

Download

Versione gratuita per 30 giorni (attivabile dai Soci ANIT per 1 anno)

Diventa Socio ANIT per un uso continuativo del software
Guarda i video tutorial
Vai alla pagina degli esempi di calcolo

ECHO è il software di acustica edilizia per i Soci ANIT. Analizza i requisiti acustici passivi degli edifici del DPCM 5-12-1997 , la classe acustica delle unità immobiliari (UNI 11367) e le caratteristiche acustiche interne degli ambienti confinati (UNI 11532).

La versione 8.3 risponde anche alle richieste del Decreto Criteri Ambientali Minimi (CAM) e recepisce le indicazioni della UNI 11532-2 (Caratteristiche acustiche interne delle scuole).

I modelli di calcolo dei requisiti acustici passivi e della classificazione acustica si basano su UNI EN ISO 12354:2017, UNI 11175:2021, UNI 11367:2010. Le analisi vengono eseguite per indice di valutazione.

Le caratteristiche acustiche interne sono valutate basandosi sulle norme UNI 11532-1:2018, UNI 11532-2:2020 e UNI EN 12354-6:2006

ECHO permette di valutare:

• Il potere fonoisolante apparente (R’_w) di pareti e solai

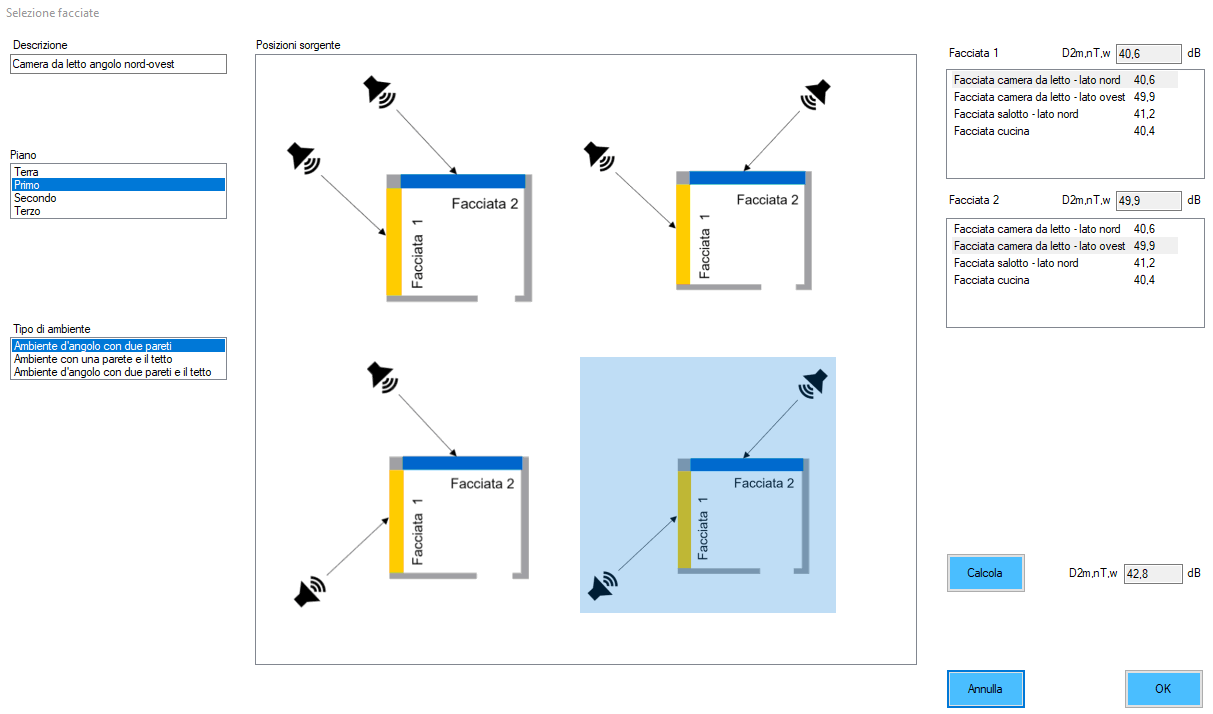

• L’isolamento acustico delle facciate (D_2m,nT,w)
• Il livello di rumore di calpestio in un ambiente abitativo (L’_n,w)
• Il tempo di riverberazione (T) degli ambienti abitativi
• La classe acustica delle unità immobiliari
• L’isolamento acustico normalizzato tra ambienti adiacenti (D_nT,w)
• L’indice di trasmissione del parlato (STI – Speech Transmission Index)
• La chiarezza (C₅₀)

Inoltre consente di analizzare:

• Il potere fonoisolante “di laboratorio” di una stratigrafia (R_w)
• L’incremento di potere fonoisolante di strati di rivestimento interni ed esterni (Cappotti) (ΔR_w)
• La riduzione di livello di calpestio determinata da un massetto galleggiante o a secco (ΔL_w)
• Il livello di rumore di calpestio tra ambienti adiacenti (in orizzontale) (L’_n,w)
• Il potere fonoisolante minimo dei serramenti (R_w) necessario per rispettare una prescrizione di isolamento di facciata
• L’influenza dei materiali sigillanti dei serramenti sull’isolamento di facciata
• Il potere fonoisolante medio di strutture composte da più elementi (R_{w_medio})
• L’isolamento acustico tra due ambienti collegati tramite porte
• Le trasmissioni sonore laterali tra ambienti attraverso corridoi o altri percorsi “aerei”

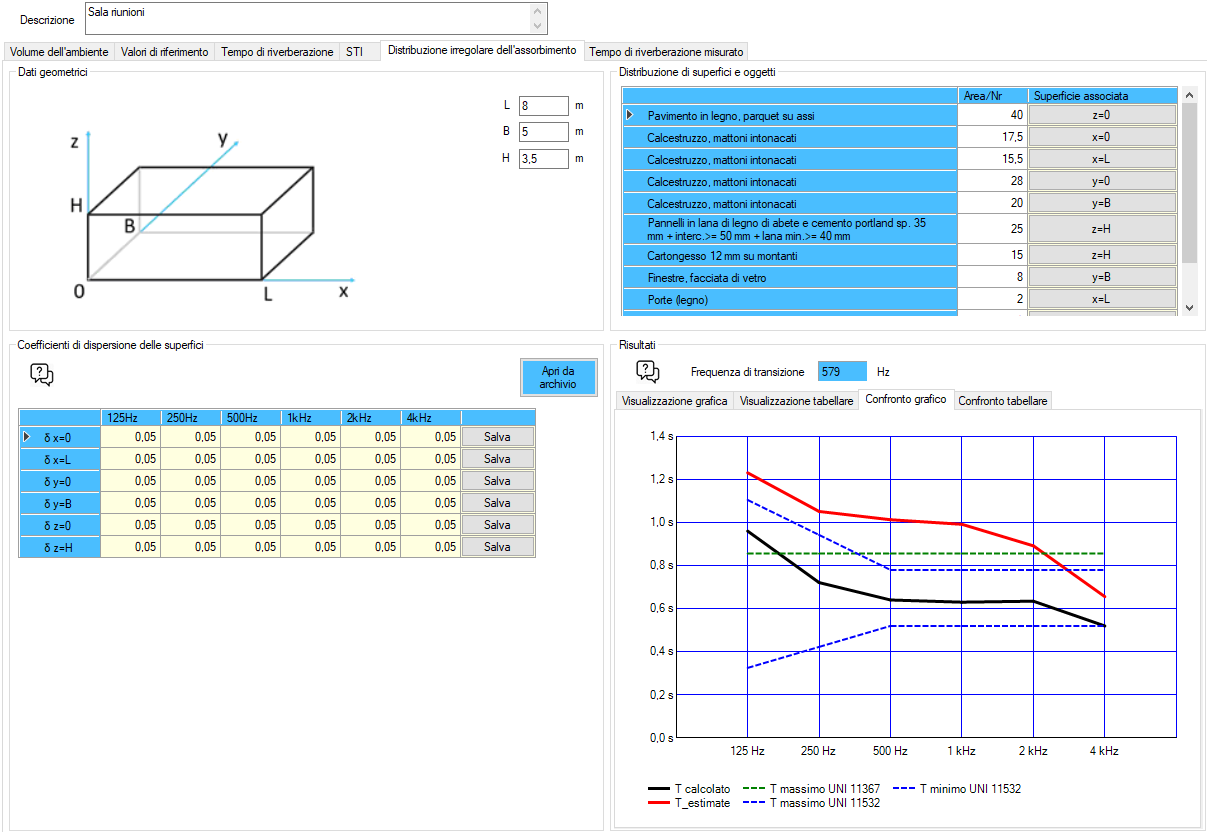

Infine una sezione del software, utilizzabile dai “Soci Più“, implementa il modello di calcolo, descritto in UNI EN 12354-6 (Appendice D), per l’analisi del tempo di riverberazione in ambienti con distribuzione irregolare degli elementi fonoassorbenti.
